X-Ray点料机

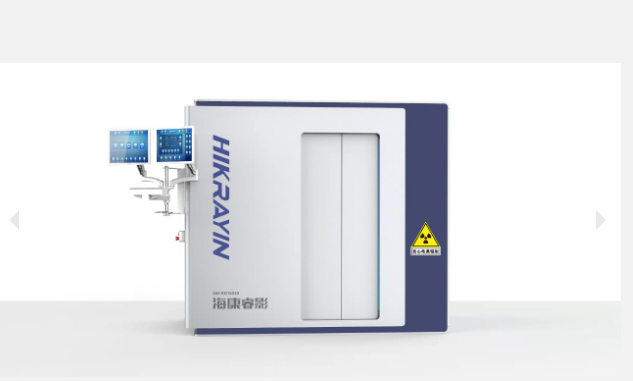

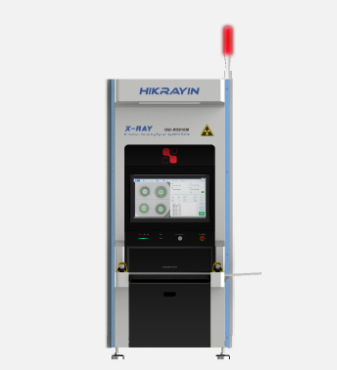

离线式X-Ray智能点料机（海康定制）

• 全自动点料机，具有操作方便，精准快速的点料计数功能，在取代人工计数的基础上大大提高了工作效率及工作质量
• 点料数据自动统计输出，支持对接ERP、MES以及WMS系统
• 适用于各种类型贴片元件，01005以上SMD器件
• 基于AI智能识别算法，检测精度出色，计算精度达到99.99%以上实现全自动计数
• 产品兼容性高可对7-17寸料盘/Jedec Tray/IC潮敏包等物料进行快速准确检测
• 设计参照人体工程力学，坐姿操作，显示器与人眼高保持持平，保护颈椎，占地空间小减少作业空间

• 软件操作人性化，引导式菜单结构，方便员工操作
• • X射线管电压80KV
  • X设备管电流0-1mA
  • 焦点尺寸35μm
  • 整机配置
  • 报警方式声光报警
  • 显示方式触控一体显示
  • 辐射安全<=1uSv/hr（国际标准）
  • 电源AC110 230VAC,50/60Hz
  • 作业温度0-40℃
  • 功率800W
  • 平板探测器
  • 像素间距140μm
  • 像素矩阵3072*3072
  • 图像尺寸430mm*430mm
  • 空间分辨率3.6LP/mm
  • A/D转换16bit
  • 设备性能
  • 载物台尺寸450mm*450mm
  • 载物台承重<=10kg
  • 料盘最大检测尺寸17英寸
  • 料盘最小检测尺寸7英寸/包含更小散料
  • 料盘最大检测高度100mm
  • 料盘最小检测高度3mm
  • 物料覆盖率持续更新数据库，可覆盖市面上99.5%的物料
  • 点料计数时间

    7-17寸单盘10S

    7寸四盘11S

  • 检测精度>=99.99%
  • 计算机
  • 品牌工控机
  • 操作系统Windows10 64位企业版
  • 处理器I7-9700
  • 显示器全色彩24寸英寸TFT触控一体屏
  • 其他功能
  • 条码扫描自动一维二维条码扫描
  • 标签打印可实时打印物料编码、点数结果
  • 软件支持任意格式SPC统计、图片和结果自动保存
  • 支持对接系统支持产线ERP、MES系统
