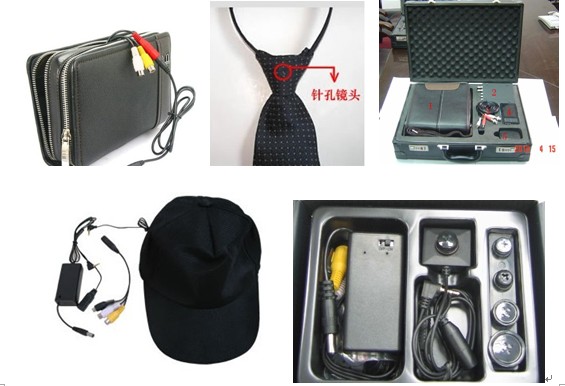

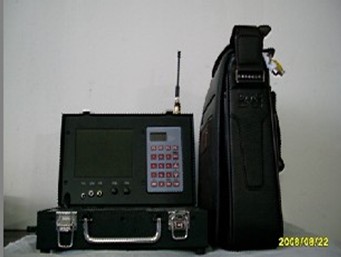

HXMP-I便携式现场图像无线传输系统 (夹包/背包)

采用男式公文包，内置2W/1.2G微波发射器，采用韩国彩色针**孔镜头和台湾黑白低照度针**孔镜头。直线空旷距离可传输800米。传输图象清晰度高，性能好，图象稳定。

配置内容如下：

彩色摄象机：520线CCD，0.3LUX照度[韩国产]
黑白摄象机：480线CCD，0.01LUX照度[台湾产]
发射机：2W/1.2G微波发射器，影音同步传送[台湾产]
电池：2500mAH锂电池[可连续供电4小时]
充电时间：5小时
选择摄像机：请选用SONY109E以上掌中宝摄象机[可选件,一般配置改装频率电路后的MP4]
波长：635nm 工作温度：-10℃至+50℃
产地：自产

全套配置详解：

  本产品采用原装进口520线广播级超低照度专业暗*访摄像头、超灵敏度专业拾音器,和可控制  ,SONY ,Jvc,2种品牌的磁带式DV机和Jvc硬盘式DV的集成电路。采用普通手包或挎包设计，在极隐蔽处设置针孔摄像头而成。由于本产品采用进口480线广播级专业摄像头及拾音器，图像清晰、音质纯正，被电视台等新闻媒体直接用于新闻播放.

(一)        双头无线传输包操作流程

1  本产品用前请先充电！
2、将包的电源接通，这时机器处于待机状态。(有振动提示)。按遥控器A-为彩色相机工作，B-为黑白相机工作，C-为发射机工作，D-为关机。（每按一次遥控器包都有振动提示）

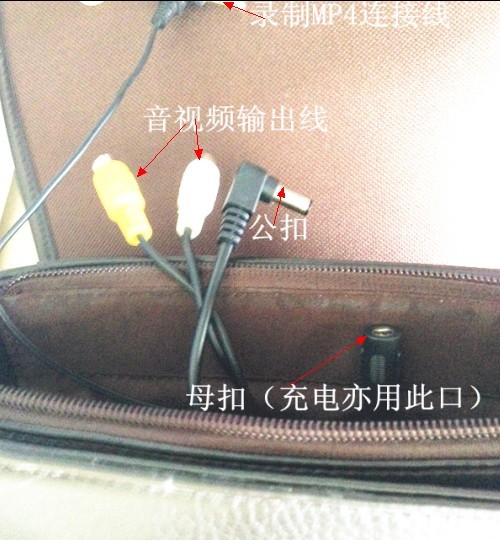

3  采用有线录像时，将包内的线接入DV机的音视频接口，打开DV摄像机电源，将DV摄像机的红外接收窗对准包内的红外管。
4  采用台湾"百特"无线发射器传输，距离约达200-500m
5  该产品不用后请断开电源，充饱电存放！

(二)          注意事项：
1 接收与发射尽量在无阻挡环境下使用。
2 拿包走动时尽量不要摆动，以保持信号及图象的稳定！
3  遥控器控制间隔不小于5秒。

(三)          技术参数：

发射工作频点：CH1：1060MHz  CH2：1100MHz  CH3：1140MHz  CH4：1180MHz
彩色像机：
水平分辨率：420线
最低照度：  0.1Lux
黑白像机：
水平分辨率：480线
最低照度：  0.01Lux

(四)          整机参数：
RF输出功率：28dBm               视频信号调制方式：  FM（调频）
RF输出阻抗：50欧                音频信号调制方式：  FM-FM
工作电压：   DC10V-DC13.5V      工作电流：          350mA
电池容量：   2000mAh             工作环境：          0℃ -50℃
充电时间：   5-8小时              录像控制：   SONY ,Jvc 磁带式DV机，JVC硬盘式DV

(五) 本地录像配置：

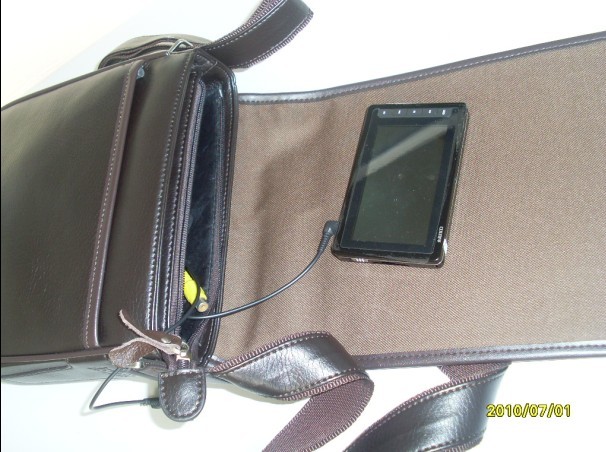

 MP4一个（内存8G可扩展）


操作说明：
本机是通过对标准JXD加装遥控电路后而成，使用时请先将AV输入插头和遥控天线插头插入JXD机的相应插孔，将JXD机侧面的锁机键拨到锁机状态，这时JXD机将有三次震动后机器进入待机状态。(尺寸为普通MP4大小)
按遥控器A   键，JXD机两次震动后进入照相状态。
按遥控器 B  C  键，JXD机两次震动后进入录像状态。
按遥控器 D  键，JXD机一次震动后退出录像状态。
按遥控器A + C  键，JXD机屏幕进入显示状态。
外接镜头的电源由JXD机提供。
将JXD机侧面的锁机键拨离锁机状态，JXD机将进入标准播放状态。

配件一（本套已经含有）：

可以改为硬盘式，直接录制，价格要高一些。

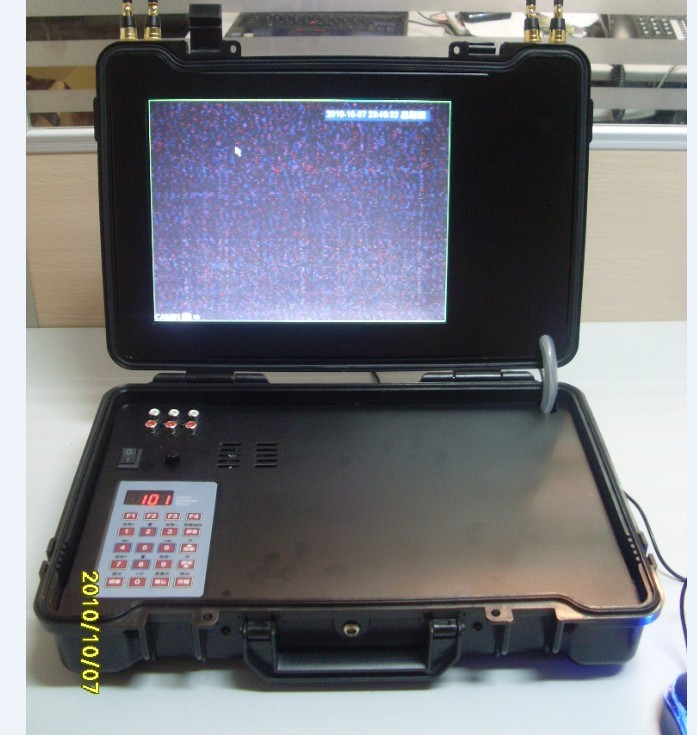

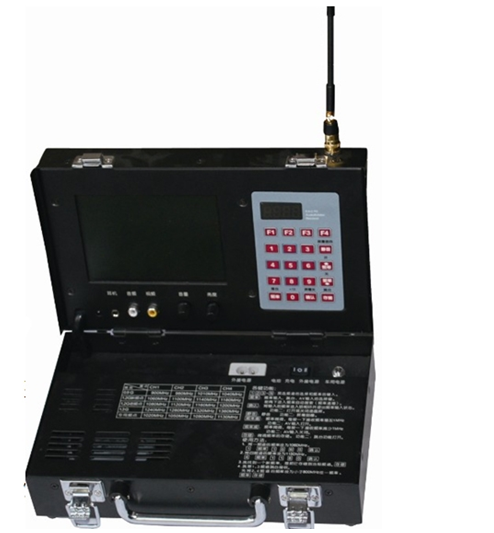

 0.9-1.7G无线搜频手提式接收机
 1：5”TFT真彩显示
2:手动/自动搜索890-1760MHZ
3：键盘输入，数字显示频率
4：AV输入/出功能
5：内置电池可工作3小时
6：支持USB2.0

硬盘式图片：

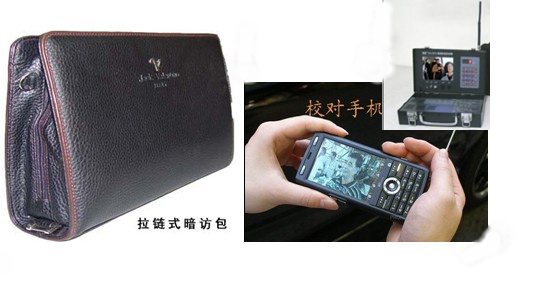

也可以配无线校对手机来实现无线监看遥控校对取证系统

注：除执法机关外其他单位勿扰！
