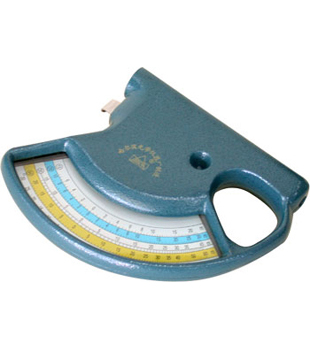

CGQ-1直读式测高器

概述
本仪器是用于野外测量各种目标高度的一种测量仪器，也可以测量高度差、高度和，以及地形地物的坡角。主要特点是可直接读出所测量的高度值，不必换算及查表。另一特点是体积小、重量轻、便于携带、操作简单、方便快捷、测量准确，如果只测量与高度相关的数据时，可不必架设经纬仪等大型复杂仪器。

本仪器应用范围广泛，能满足于各种场合的测量要求，可广泛地应用于林业、地矿、电力、通讯、路桥、建筑、水利及安装等各项工程的勘测与施工之中。
原理与结构
观测筒中的目测孔与准星构成了一条观测线，当测量某一点
的高度时，观测线与水平线将构成一仰角，当已知水平距离时，由正切关系可得到高度值。
本仪器由三部分组成：(1)观测系统(观测筒、观测孔、准星)；(2)指针控制系统(扳机、按钮、弹簧等)；(3)数值显示系统(高度盘、指针、针轴座等)。
高度盘前四行的左侧划有园圈的四个数值分别表示四个不同的设定距离。在测量中根据具体情况选择其中一个距离，单位为米，每行上的刻度值代表高度，最后一行表示的是仰角或俯角的度数。

主要技术参数
最大测量高度：60m 最大仰角：60°
俯视测量最大高度：20m 最大俯角：30°
测量误差：1% 设定距离：15、20、30、40(m)
外形尺寸：156×127×25(mm) 质量：0.4kg

使用方法
（一）测量高度
1、用卷尺或测绳量取被测物到仪器的距离作为基线（如
15m,20m,30m,40m）。
2、右手握住仪器，按动按钮，指针被释放。
3、右眼靠近并对准观测孔，在垂直方向上转动仪器，通过观
测孔与准星尖照准被测物顶端，稍停2-3秒待指针停止摆动呈铅垂状态后，此时扣动扳机，指针被锁定。读取指针在高度盘相应基线上的数值，即为仰角之高度h1。
4、使用者在原地不动，照上述方法，对准被测物底端，读取俯角之高度h2。（图b,c）
被测物高度为：
h=tgθ·D±tgθ′·D
其中：测者在上坡时为“+”，在下坡时为“-”
注：在坡地测树高时，受地面坡度影响，高度盘上读取的高度
值须进行改正（坡度5°以内无需修正）：
H=h－h·δ
式中：H－改正后的高度
h－高度表上读取的高度值
δ－修正数（查修正表）
平地测量时：h=tgθ·D+hi（见图a）
其中hi为测者眼高
（二）测坡度
俯仰角的测法与上述方法相同，读取高度盘上最下面一行
的数值即为坡度。
五、注意及保养事项
用后要将指针锁定；
轻放、勿压，以免玻璃盖碎裂；
存放环境：清洁、干燥、无腐蚀性气体；
使用时避免漏进雨水及尘土；
（5）仪器内各件切勿自行拆动。
